Дроньды модельдеу

Мақсаты: Tinkercad-тағы примитивтер мен өңдеу құралдарын пайдаланып квадрокоптер корпусын 3D модельдеуді қадам-қадамымен көрсетеді.

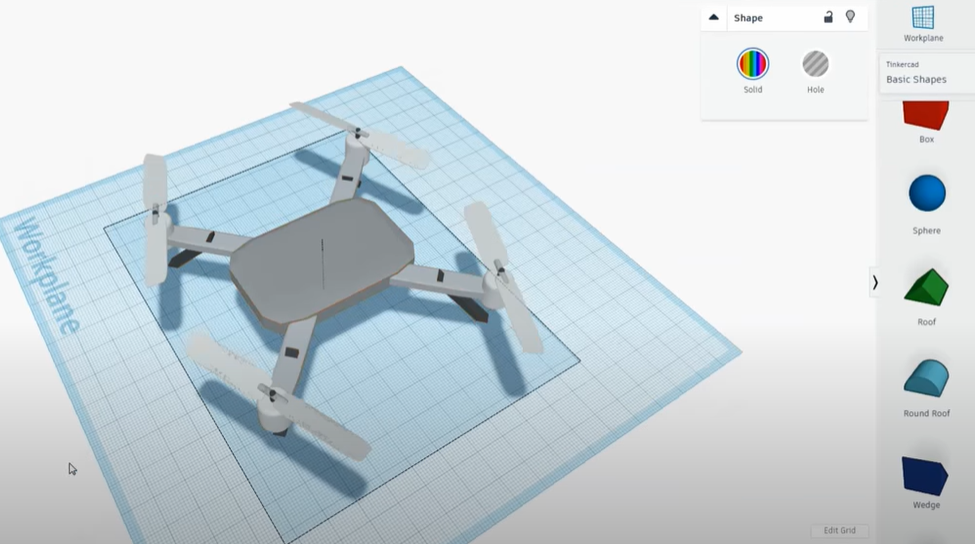

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1.       Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

• Tinkercad-та жоба ашып, алғашқы “дуктинг” (ducting) жасаңыз
• Жаңа дизайн ашып, 37×37×6 мм цилиндр қойыңыз, қырларын 64 қылаңыз.
• Ішіне 34×34×6 мм “hole” цилиндр қойып, екі пішінді Align → Group арқылы қиыстырыңыз.
• Дәрістерді төрт бағытқа дубликациялап, үлкен “air intake” корпусын жасаңыз
• Төрт ділікті дупликаттап, 47 мм арақашықтықта орналастырыңыз.
• Ортасына 39.5×39.5×6 мм цилиндр мен 36.5×36.5×6 мм “hole” цилиндр қойып, Align → Group арқылы біріктіріңіз.
•  PCB-ны бекіту монтажын (PCB mounting) жасаңыз
• 3×3×6 мм цилиндр және 1.5×1.5×6 мм “hole” цилиндр қойып, ортасын Align → Group етіңіз.
• Одан кейін монтажды 19 мм және 38 мм қашықтыққа жылжытып, екі дубликат жасап, қайтадан Group жасаңыз.
• Мотор бекіткішін (motor mounting) дайындаңыз
• 8.2×8.2×15.5 мм цилиндр, 6.2×6.2×15 мм және 5.2×5.2×16 мм “hole” цилиндрлерді орналастырып, Align → Group арқылы біріктіріңіз.
• Ортасынан 3×10×10 мм “weight‐reduction” қорапшасын Align → Group арқылы қиып алыңыз.
• Төрт мотор бекіткішін симметриялы орналастырыңыз
• Бір бекіткішті 45° бұрышқа бұрап, оңға 45 мм жылжытыңыз, содан соң оны дупликаттап, төменге 47 мм сырғытыңыз.
• Барлық төрт бекіткішті Group етіңіз.
•   Батарея қорабын (battery tray) жасаңыз
• 47×47×3 мм қорап пен 44×44×3 мм “hole” қорапты Align → Group арқылы қорытыңыз.
• Одан кейін екі шағын қорап-қуысты (23×47×3 мм + 20×44×3 мм және 23×23×3 мм + 20×20×3 мм) жасап, барлығын топтаңыз.
• Барлық бөліктерді жинастырып, негізгі шассиде біріктіріңіз
• Алдымен жасырылған пішіндерді (motor mount, ductings) қайта көрсетіп, барлығын Align → Group арқылы біріктіріңіз.
• Мотор бекіткіштерін 15.5 мм жоғары көтеріп, ақырғы Group жасаңыз.
• Компоненттерді енгізіп, финалдық жинақты жасақтаңыз
• STL/OBJ файлдардан моторлар, пропеллерлер, PCB және батареяны Import арқылы алып келіп, қолайлы жерлерге Align → жылжыту функцияларымен орналастырыңыз.
• Судай үйлесімді төрт мотор мен пропеллер комбинациясын (CW/CCW) құрып, түстерін өзгертіңіз.

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Дұктинг арқылы ауа ағынын зерттеу, салқындату тиімділігін және аэродинамикалық қасиеттерді модельдеу.
T – Technology	Tinkercad-та конструкцияны цифрлық түрде құрастыру, компоненттерді STL/OBJ форматында экспорттау және 3D принтерге дайындау.
E –Engineering	Мотор бекіткіштерді, PCB монтажын және батарея қорабын жобалау; салмақты азайту үшін “weight‐reduction” қуыстарын енгізу және дәнекерлеусіз жинастыру.
M – Math	Цилиндрлер мен қораптардың өлшемдерін (диаметр, биіктік), компоненттердің ара қашықтықтары мен бұрыштық орналасуларын дәл есептеу.
