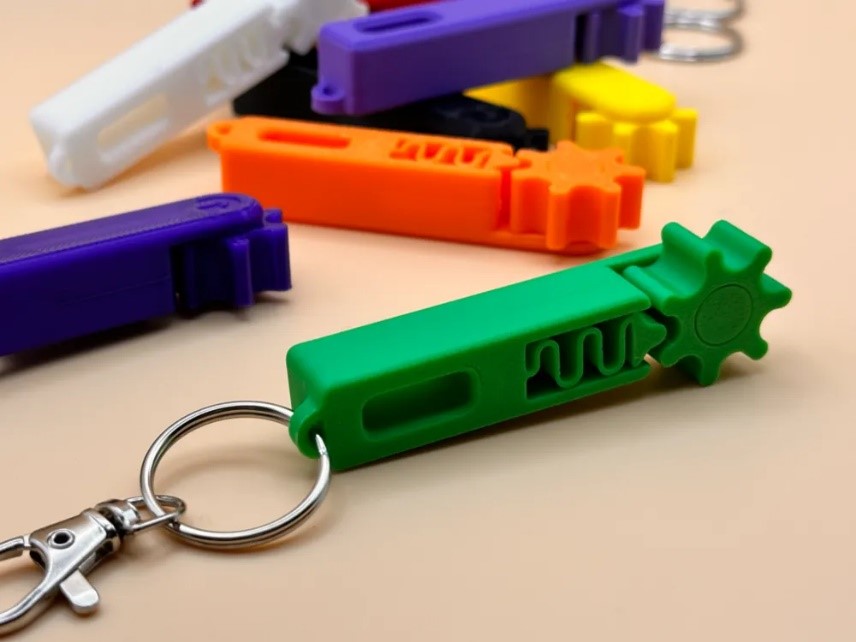

Кілтке арналған брелок
Мақсаты: Қарапайым механикалық құрылғыны (берілісті брелок) құрастыра отырып, оқушылардың инженерлік ойлауын, кеңістіктік қиялын және 3D модельдеу дағдыларын дамыту.
Нәтижесі:
🧩 Жобаны орындау кезеңдері
1. Tinkercad-қа кіру және жаңа жоба бастау
— https://www.tinkercad.com/ сайтына кіріңіз.
— Өз аккаунтыңызға кіріңіз немесе тіркеліңіз.
— «Create new design» (Жаңа жобаны бастау) батырмасын басыңыз.

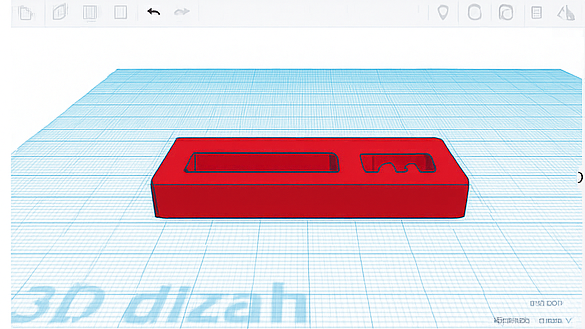

1. Негізгі корпусын жасау
— Box фигурасын таңдаңыз.
— Параметрлер:
- Ұзындығы: 60–70 мм
- Ені: 15–20 мм
- Биіктігі: 10 мм
- Бұл негізгі тірек-құрылым ретінде қызмет етеді.

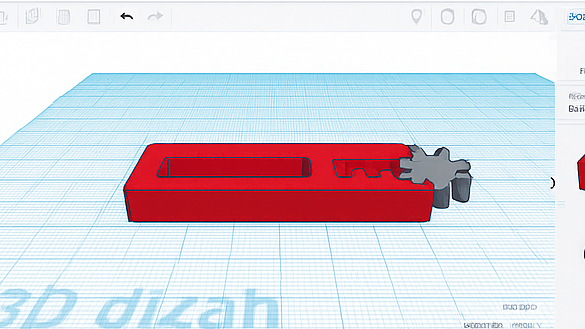

3. Беріліс дөңгелегін жасау (Gear)
— Gear фигурасы (Tinkercad Shape Generators → Featured → Gear):
— Диаметрі: 15–20 мм
— Тістері: 8–10
— Оны корпустың бір ұшына орналастырыңыз.
— Cylinder фигурасын пайдаланып, берілісті ортасына бекітетін өзек жасаңыз (ось).
4. Жол/слайдер іші
— Box және Hole құралдарын пайдаланып, корпус ішіне беріліс тістерінің қозғалысына арналған жол (track) жасаңыз.
— Слайдерлер немесе ирек жолақты (қозғалмалы бөлікті) жасау үшін Wave, Box, немесе Custom Shape қолдануға болады.

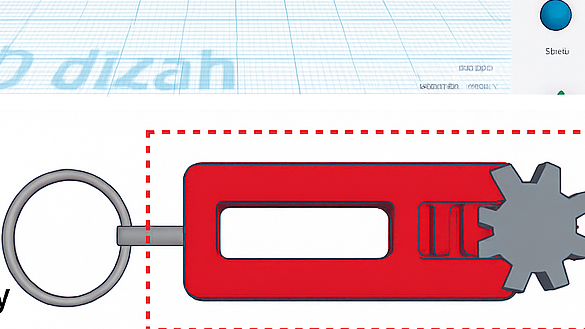

5. Брелок үшін сақина тесігі
— Tube немесе Cylinder (Hole) көмегімен корпустың шетіне сақина кіргізетін тесік жасаңыз.
— Диаметрі: 4–6 мм
6. Түстер мен визуалды безендіру
— Түстерді өз қалауыңызша таңдаңыз:
— Корпус – бір түсті
— Беріліс – контраст түс
— Слайдер – басқа түс
7. Бүкіл модельді топтастыру және экспорт
— Барлық бөлікті Group етіңіз (тек қозғалмалы бөліктер емес).
— Export → STL/OBJ форматында жүктеп алыңыз.
🎓 STEM тұрғысынан бұл жоба не үйретеді?
| STEM құрамы | Қолданылуы |
| S – Science | Қозғалыс, күш әсері, үйкеліс туралы түсінік |
| T – Technology | 3D модельдеу, басып шығару технологияларын игеру |
| E–Engineering | Механикалық байланыс (беріліс) және өзек конструкциясы |
| M – Math | Өлшемді есептеу, симметрия және пропорцияны сақтау |
