Кілт ілгіш

Мақсаты: Tinkercad-та бір-біріне салынған және тәуелсіз айналатын үш шеңберден тұратын ойыншықты жасап, 3D принтерге шығару.

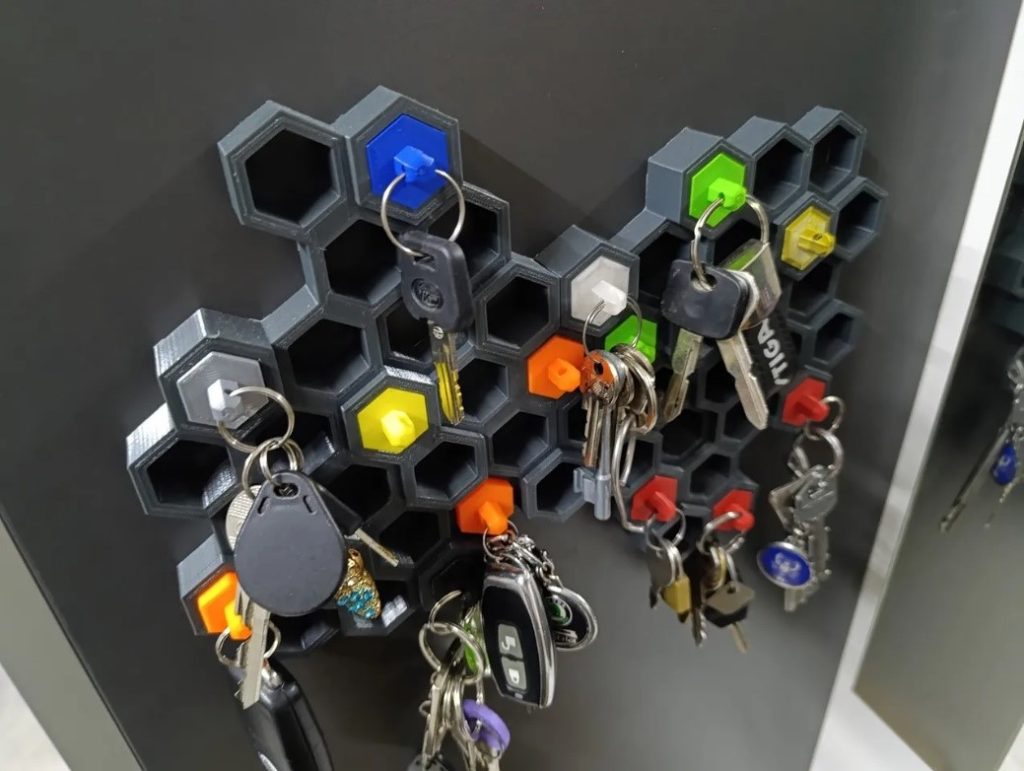

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1.     Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

— «Box» пішінін пайдаланып, негізгі модульдің корпусын жасаңыз.

• Ұзындығы: 100 мм
  • Ені: 20 мм
  • Биіктігі: 10 мм

2. Кілт ілгіштерін қосу

— «Cylinder» пішінін пайдаланып, кілт ілгіштерін жасаңыз.

• Диаметрі: 5 мм
  • Биіктігі: 15 мм

— Иілгіштерді негізгі модульдің төменгі жағына біркелкі орналастырыңыз.

3. Қабырғаға бекіту тесіктерін жасау

— «Hole» функциясын пайдаланып, негізгі модульдің артқы жағына бекіту тесіктерін жасаңыз.

• Диаметрі: 4 мм
  • Тесіктерді симметриялы орналастырыңыз.

4. Модульдік қосылу механизмін қосу

— Қосымша модульдерді жалғау үшін, негізгі модульдің бүйірлеріне «Box» немесе «Cylinder» пішіндерін пайдаланып, қосылу тетіктерін жасаңыз.

— Бір жағында шығыңқы, екінші жағында ойық бөліктер болсын.

5. Экспорт және баспаға дайындық

— Барлық бөліктерді тексеріңіз және қажет болса, «Group» батырмасын пайдаланып біріктіріңіз.

— STL форматында экспорттаңыз → 3D принтерге жіберіңіз.

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Материалдардың беріктігін және жүктемені ұстау қабілетін зерттеу, үйкеліс пен күш әсерін талдау.
T – Technology	Tinkercad-та цифрлық модельдеу арқылы кілт ілгіштің өлшемдерін, үлгісін жасақтап, STL форматына экспорттау және 3D принтерде басып шығару.
E –Engineering	Қосымша модульдер мен ілгіштерді сенімді бекіту үшін механикалық пішіндер мен қосылу тетіктерін жобалау (штырь–ойық жүйесі).
M – Math	Корпустың, цилиндрлі ілгіштердің және бекіту тесіктерінің диаметрі, арақашықтықтары мен симметриясын дәл есептеу.
