Эйфель башнясын модельдеу

Мақсаты: Tinkercad-тың негізгі примитивтері мен hole функциясын пайдаланып қарапайым Эйфель мұнарасын дайындау.

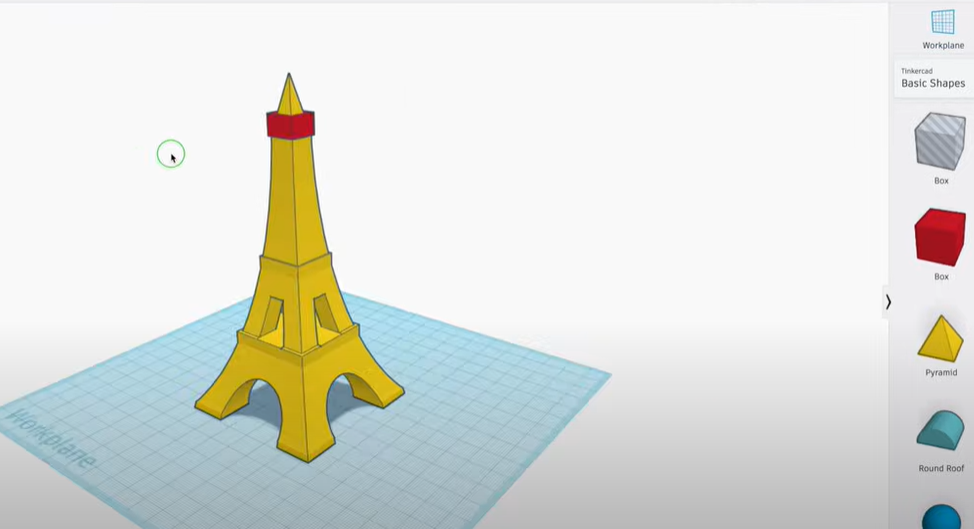

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1.     Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

• Пирамида негізін орналастыру
  – Tinkercad-тағы жұмыс алаңына Pyramid фигурасын таңдап, оның негізінің өлшемін 65×65 мм, биіктігін 138 мм етіп орнатыңыз.
• Пирамиданың төрт бетінде ойықтар (concave) жасау
  – Алдымен цилиндрді (Cylinder) алып, оны «hole» режиміне қойыңыз.
  – Әр бағытта (солтүстік, оңтүстік, шығыс, батыс) 4 дана цилиндрді пирамиданың қасына орналастырып, Align құралымен дәл туралаңыз және Group арқылы біріктіріңіз.
• Пирамиданың негізінде жартылай шеңберлі арка жасау
  – Round Roof фигурасын алып, өлшемін (ұзындығы 166 мм, ені 33 мм, биіктігі 20 мм) етіп қойыңыз.
  – Екі данасын “hole” етіп белгілеп, бірін – горизонталь, екіншін – вертикаль бағытта пирамиданың негізіне қиылыстырып орналастырыңыз.
  – Бәрін таңдап, Group жасаңыз.
• Аркалардың үстіне көтеріңкі платформаны қосу
  – Box (cube) фигурасын алып, өлшемін 37×37 мм, биіктігін 8 мм етіп қойыңыз.
  – Оны аркалардың үстіне центрлеп орналастырып, Group арқылы пирамидалық құрылыммен біріктіріңіз.
• Платформаның үстіне трапеция тәрізді ойықтар жасау
  – Roof фигурасын алып, оның астына “hole” кубын орналастырып, трапеция формасын қиып алыңыз.
  – Өлшемін 61×14 мм етіп түзеп, екі данасын горизонталь және вертикаль бағытта қойыңыз.
  – Таңдап, Group жасаңыз.
• Жоғарырағы тағы бір бөлшек–кіші пирамида платформасы
  – Box фигурасын 25×25 мм, биіктігі 7 мм етіп алып, трапеция ойықтарынан үстігіне орналастырыңыз және Group арқылы біріктіріңіз.
• Шпиль (ұшы) жасау
  – Pyramid фигурасын кіші өлшемде (17×17 мм негіз, биіктігі 8 мм) жасап, модельдің ең жоғарғы нүктесіне қойып, соңғы рет Group басыңыз.

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Материалдардың беріктігі мен қатаю уақытын ескере отырып, құрылымның тұрақтылығы мен салмақ таралуын зерттеу (пирамиданың биіктігі мен тік қысымы).
T – Technology	Tinkercad-та Pyramid, Cylinder, Round Roof, Box, Roof және Hole құралдарын пайдаланып цифрлық модельдеу және STL форматына экспорттау.
E –Engineering	Қиықтар (concave) және аркалар арқылы жүктемені біркелкі тарату үшін конструктивті элементтерді жобалау; әр түрлі примитивтерді дәл туралау мен біріктіру.
M – Math	Пирамиданың әр деңгейінің өлшемдерін (65×65 мм → 37×37 мм → 25×25 мм), арканың қисаю радиусы мен трапеция формасының өлшемдерін дәл есептеу.
