Айналмалы шеңбер

Мақсаты: Tinkercad бағдарламасында бірнеше ось бойымен айналатын сақиналардан тұратын объект жасап, оны 3D басып шығаруға дайындау.

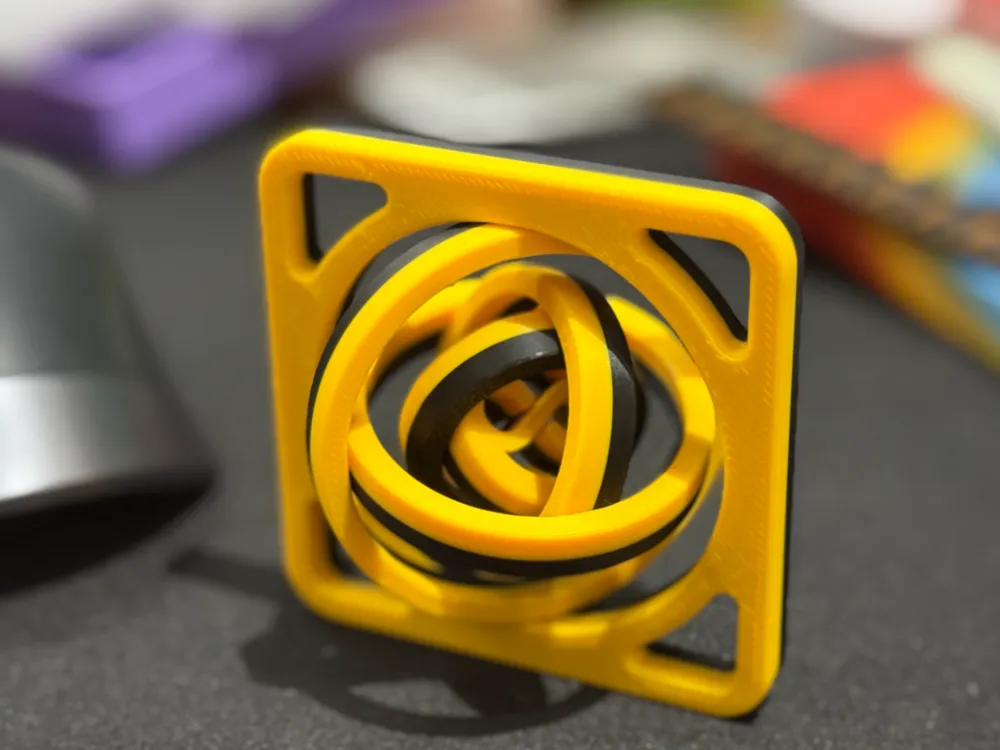

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1.                     Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

2. Сыртқы жақтау (рамка) жасау

— «Box» немесе «Rounded Roof» құралын пайдаланып, төртбұрышты рамка жасаңыз:

• Ұзындығы: 60 мм
  • Қалыңдығы: 5 мм
  • Биіктігі: 5 мм

— Ортасына дөңгелек саңылау жасаңыз («Hole» + «Cylinder»).

3. Бірінші сақинаны жасау (сыртқы сақина)

• «Torus» немесе «Ring» түріндегі сақина жасаңыз:
• Диаметрі: шамамен 50 мм
• Қалыңдығы: 5 мм

— Бұл сақина рамка ішіне симметриялы орналасады.

4. Келесі ішкі сақиналарды жасау

— Әр сақина рамкаға салынып, алдыңғысынан сәл кішірек болуы керек:

• Екінші сақина: диаметрі ≈ 40 мм
  • Үшінші сақина: диаметрі ≈ 30 мм

— Әр сақинаны алдыңғысынан 90° бұрып орналастырыңыз, сонда олар әр түрлі ось бойымен айнала алады.

5. Сақиналарды байланыстыру

— Сақиналар рамкамен және бір-бірімен контактсыз, бірақ орталықта бекітілетіндей жасалуы керек.

— Қосылу нүктелерінде минималды бос кеңістік қалдырыңыз (≈0.5 мм), сонда олар 3D басып шығарылғаннан кейін қозғала алады.

6. Барлығын тексеріп, топтау

— Барлық сақиналар бір-біріне тимейтіндей, бірақ қозғалатындай орналасқанына көз жеткізіңіз.

— STL форматына экспорттаңыз → «Export» → «.STL».

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Сақинелердің өзара үйкелісі мен қозғалғыштығын бақылау арқылы физикалық заңдылықтарды тәжірибелеу.
T – Technology	Tinkercad-та цифрлық модельдеу және дайын модельді 3D STL форматына экспорттап, басып шығаруға бейімдіру.
E –Engineering	Механикалық құрылысты — әр түрлі осьтер бойымен айналатын сақинелер жүйесін — жобалау, бекіткіштер арасындағы саңылауды есептеу.
M – Math	Сақинелер мен рамка өлшемдерін (диаметр, қалыңдық, арақашықтық), бұрыштық бұрылыстарды және симметрияны дәл есептеу.
