Қысқыш кабель ұстағыш

Мақсаты: Tinkercad бағдарламасында қысқыш кабельді ұстағыштың моделін жобалап, оны  3D принтерде басып шығару.

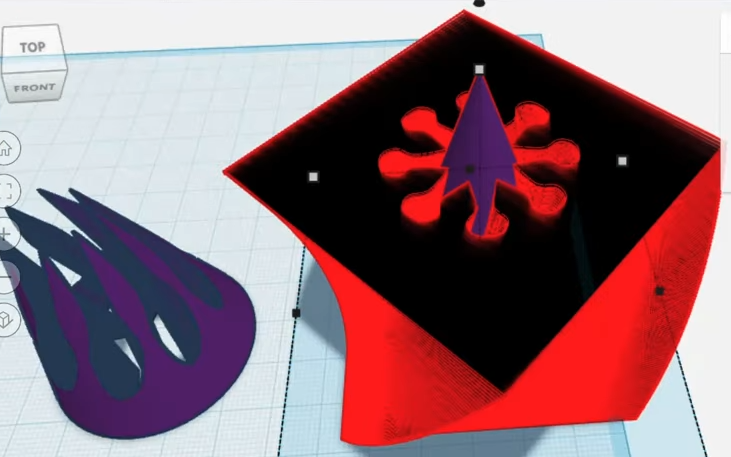

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1. Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

2. Негізгі платформаны жасау

— «Box» нысанын таңдап, тікбұрышты негіз жасаңыз.

— Ұзындығы мен енін нақты өлшеммен орнатыңыз (мысалы, 180 мм х 40 мм).

— Сәкес фигурасын таңдаңыз.

— Параметрлер:

• Ұзындығы (Length): 40 мм
  • Ені (Width): 15 мм
  • Биіктігі (Height): 3–4 мм

— Бұл кабель клиптің негізгі негізі болады.

3. Кабель өтетін доға пішінді тесіктер жасау

— «Cylinder» пішінін таңдаңыз → «Hole» режиміне ауыстырыңыз.

— Диаметрі: 6–10 мм (кабель көлеміне қарай)

— Биіктігі: 5 мм (негізден жоғары тұруы үшін)

— Бірнеше цилиндр жасап, негізге бойлай орналастырыңыз (аралары бірдей).

— Әдетте 2–3 кабельге арналған тесіктер жеткілікті.

4. Қысқыш қақпақ бөлігін жасау

— «Box» пішінін тағы да таңдаңыз:

• Ұзындығы: 40 мм
  • Ені: 15 мм
  • Биіктігі: 1.5–2 мм

— Бұл негізгі негіздің үстіне жабылатын бөлік болады.

— Екі жағынан кішкентай тірек (тірек цилиндрлер) қосыңыз — бұлар қысқыш механизм ретінде қызмет етеді.

— Қысқыш бөлік сәл икемді болатындай етіп, жұқа болуын қамтамасыз етіңіз.

5. Қаттырып бекіткіш штырь жасау (Snap Fit немесе Pin Clip)

— «Box» немесе «Round Roof» көмегімен бекіткіш бөлікті жасаңыз.

— Жобаға байланысты клиптің жабылып-бекітілетін тұсын Tinkercad-та икемдеп жасауға болады.

— «Hole» функциясын қолданып, ішкі ойықтар мен штырь саңылауларын жасаңыз.

6. Тексеру және топтау

— Барлық бөліктер дұрыс біріктірілгенін тексеріңіз.

— «Group» батырмасымен жобаны біріктіріңіз.

— Жобаның STL нұсқасын экспорттап, 3D принтерге дайындаңыз:
→ File → Export → .STL

 🎓 STEM тұрғысынан бұл жоба не үйретеді?

Компонент	Қолданылуы
S – Science	Материалдардың беріктігі мен иілгіштігін есептеу
T – Technology	Цифрлық модельдеу, дизайн
E – Engineering	Қысыммен ұстау құрылымын жобалау
M – Math	Өлшем, симметрия және геометриялық есептеулер
