Кубик-пазл

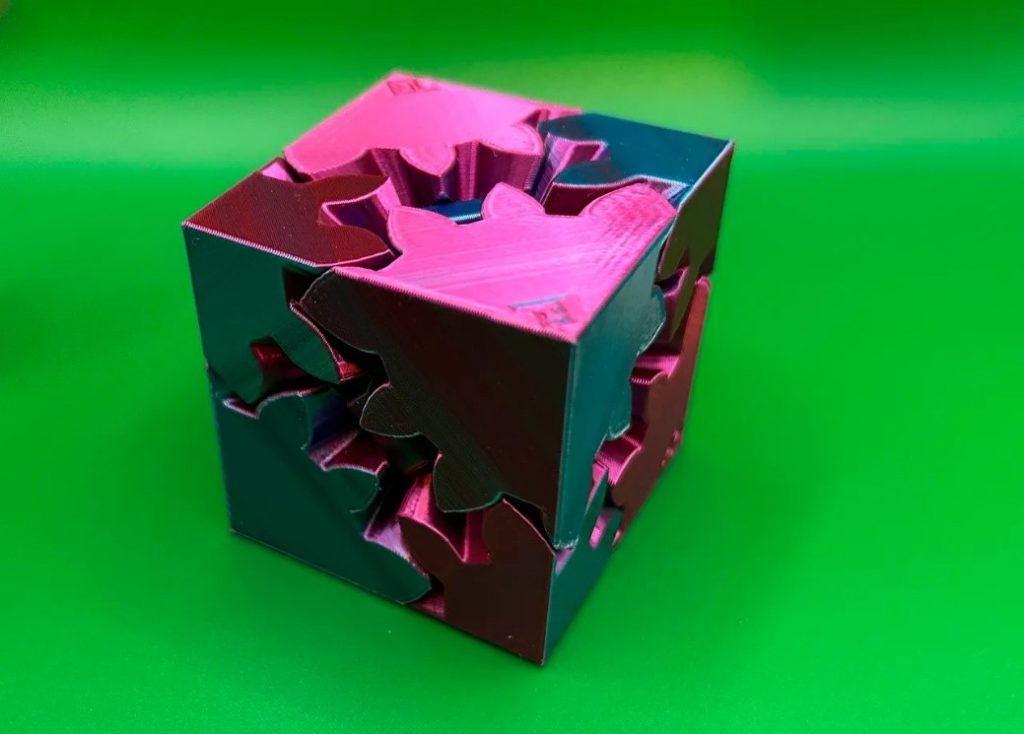

Мақсаты: Tinkercad-та айналмалы мозайка тәрізді пазл ішінде орнласқа кубикті құрастыру.

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1. Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

2. Негізгі корпусын жасау

— Box (қорап) фигурасын таңдаңыз.

— Параметрлерді келесідей орнатыңыз:

• Ұзындығы: 65 мм
  • Ені: 18 мм
  • Биіктігі: 10 мм

— Бұл фигура негізгі корпус ретінде қызмет етеді.

 3. Беріліс дөңгелегін жасау (Gear)

— Gear фигурасын табу үшін:

— Shape Generators → Featured → Gear бөліміне кіріңіз.

— Параметрлер:

• Диаметрі: 18 мм
• Тістері: 8–10

— Gear-ді корпустың бір ұшына орналастырыңыз.

— Ортасына Cylinder фигурасын орнатып, оны ось (қозғалмайтын тірек) ретінде бекітіңіз.

 4. Жол/слайдер іші (қозғалмалы жол)

— Корпустың ішінде Box және Hole көмегімен ойық жасаңыз – бұл берілістің тістері қозғала алатын жол болады.

— Қозғалмалы слайдерді жасау үшін:

— Wave, Box, немесе Custom Shape фигураларын қолдануға болады.

— Бұл слайдер Gear-дің тістеріне тіреліп, айналғанда қозғалыс имитациясын береді.

 5. Брелок үшін сақина тесігі

— Tube немесе Cylinder (Hole) фигурасын қолданып, корпус шетіне тесік жасаңыз.

— Тесіктің диаметрі – 4–6 мм (сақина немесе шынжыр кіретіндей болу керек).

6. Түстер мен визуалды безендіру

— Модельдің эстетикасын арттыру үшін әр бөліктің түсін реттеңіз:

— Корпус: біркелкі түс (мысалы, жасыл)

— Беріліс: контраст түсте (мысалы, қызыл, сары)

— Слайдер: басқа айқын түс таңдаңыз (мысалы, көк)

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Қозғалыс пен үйкеліс заңдылықтарын бақылау.
T– Technology	Цифрлық модельдеу және 3D-баспаға бейімдеу.
E–Engineering	Қолдың ұсақ моторикасын дамытуға арналған антистресс құралы ретінде пайдалану.
M – Math	Өлшем, радиус, симметрия және бұрыштарды есептеу.
