Жиналмалы сақтау себет

Мақсаты: Tinkercad-та бір-біріне салынған және тәуелсіз айналатын үш шеңберден тұратын ойыншықты жасап, 3D принтерге шығару.

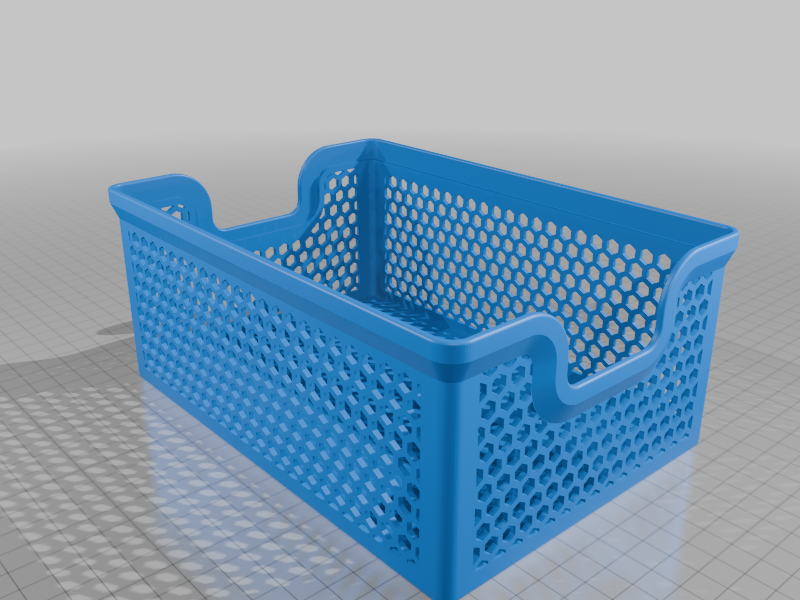

Нәтижесі:

🧩 Жобаны орындау кезеңдері

1.     Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

— «Box» пішінін пайдаланып, себеттің түбін жасаңыз.

• Ұзындығы: 100 мм
  • Ені: 100 мм
  • Биіктігі: 2 мм

2. Қабырғаларды жасау

— Төрт «Box» пішінін пайдаланып, қабырғаларды жасаңыз.

• Ұзындығы: 100 мм (екі қабырға)
  • Ұзындығы: 96 мм (екі қабырға)
  • Ені: 2 мм
  • Биіктігі: 50 мм

— Қабырғаларды түбінің шеттеріне орналастырыңыз.

3. Бүктелетін механизм қосу

— Қабырғалардың төменгі шеттеріне «Cylinder» пішінін пайдаланып, ілмектер жасаңыз.

• Диаметрі: 3 мм
  • Биіктігі: 2 мм

— Ілмектерді түбіне сәйкес келетіндей орналастырыңыз, сонда қабырғалар бүктеліп, ашылуы мүмкін болады.

4. Тұтқалар қосу (қажет болса)

— «Box» немесе «Cylinder» пішінін пайдаланып, қабырғалардың жоғарғы шеттеріне тұтқалар жасаңыз.

• Ұзындығы: 20 мм
  • Ені: 5 мм
  • Биіктігі: 5 мм

— Тұтқаларды симметриялы орналастырыңыз.

5. Экспорт және баспаға дайындық

— Барлық бөліктерді тексеріңіз және қажет болса, «Group» батырмасын пайдаланып біріктіріңіз.

— STL форматында экспорттаңыз → 3D принтерге жіберіңіз.

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Ілмектер мен шарнирлердегі үйкеліс күшін, материалдардың беріктігін және тұрақтылығын тәжірибелеу.
T –Technology	Tinkercad-та цифрлық модельдеу арқылы қабырғалардың бүктелу механизмін жасап, STL форматына экспорттап, 3D принтерге дайындау.
E — Engineering	Қабырғаларды түбіне икемді бекіту үшін цилиндрлік ілмектер (hinge) механизмдерін жобалау және жинастыру.
M – Math	Түбі мен қабырғалардың өлшемдерін, ілмектердің диаметрі мен ара қашықтықтарын, қабырғалардың көтеріліс бұрыштарын дәл есептеу.
