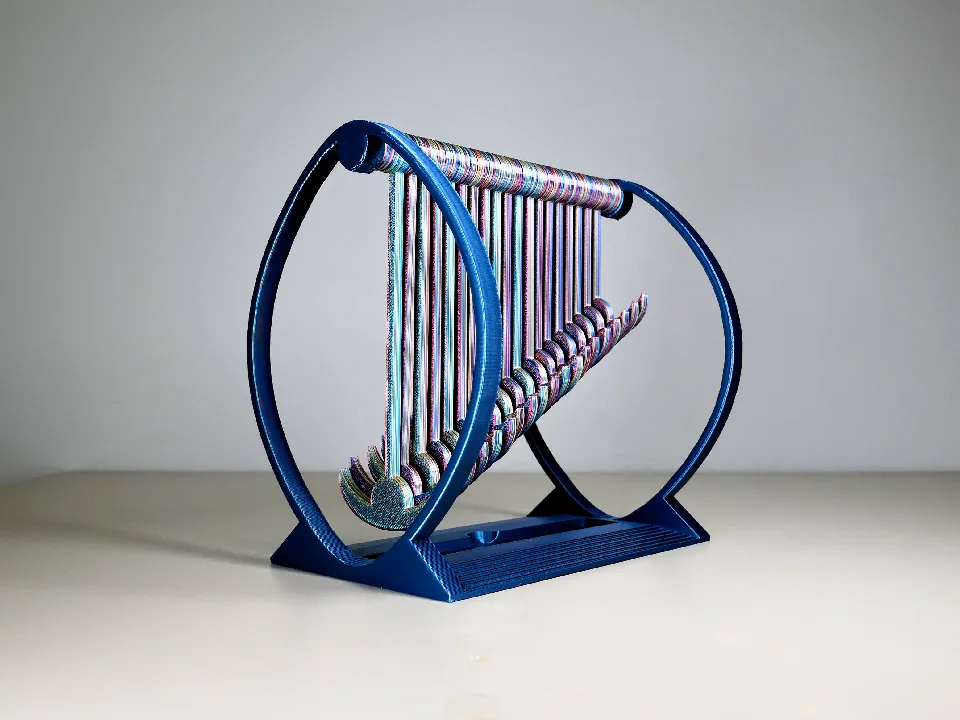

Маятниктік толқындар

Мақсаты: Tinkercad бағдарламасында маятниктік толқын моделін жобалап, оны  3D принтерде басып шығару.

Нәтижесі:

🧩 Жобаны орындау кезеңдері

Tinkercad-қа кіру және жаңа жобаны бастау

— Tinkercad сайтына кіріңіз.

— Жаңа жоба ашыңыз: «Create new design».

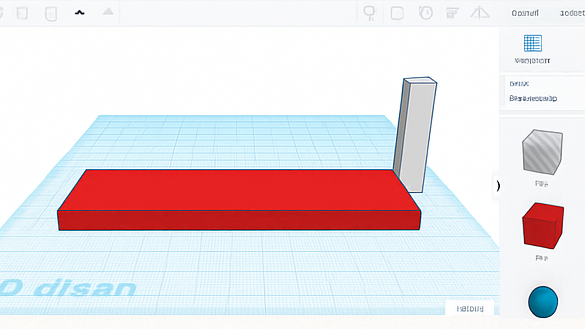

1.       Негізгі платформаны жасау

— «Box» нысанын таңдап, тікбұрышты негіз жасаңыз.

— Ұзындығы мен енін нақты өлшеммен орнатыңыз (мысалы, 180 мм х 40 мм).

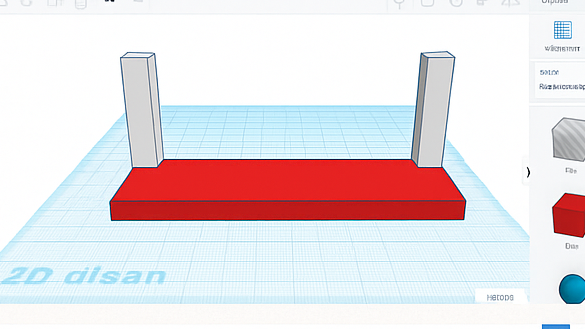

2. Маятниктерге арналған тірек бағандарды жасау

— Екі жағынан вертикаль тіректер (бағандар) орналастырыңыз.

— Олардың биіктігін маятник тербелетіндей етіп қойыңыз (мысалы, 100 мм).

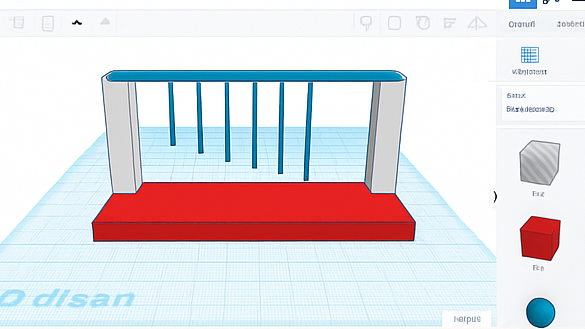

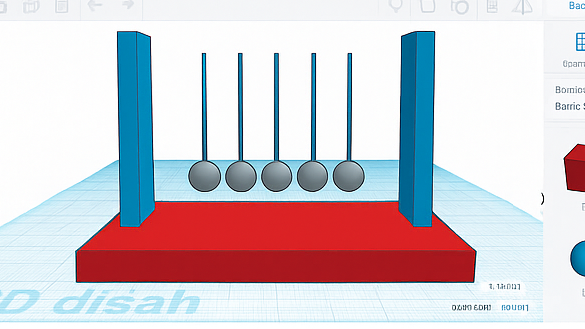

1.   Маятниктер мен жіп бекіткіштерді жобалау

— Әртүрлі ұзындықтағы маятниктерді цилиндрлер арқылы жасаңыз.

— Жіп ілінетін тесіктерді немесе ілмектерді «Hole» функциясымен қосу.

— Маятниктерді тұғырға бірдей аралықпен орналастыру.

1.                     Барлық бөлшектерді топтастыру

— Дайын болған соң барлық элементті топқа біріктіру (Group).

— STL форматына экспорттау үшін тексеру.

5. 3D баспаға дайындау

— Tinkercad-тан STL файлын экспорттау.

— Слайсер бағдарламасына жүктеп, қажетті параметрлерді орнату (PLA, 0.2 мм, 20%).

— Маятникті бөлек немесе бірге басып шығару мүмкіндігін қарастыру.

6. Басып шығару және жинау

— Барлық бөлшектерді принтерден шығарып алу.

— Маятниктерді негізге бекіту.

— Шнур немесе жіпті маятниктерге орнатып, еркін тербелетіндей ету.

— Жүйенің симметриялы және жұмыс істеуге дайын екеніне көз жеткізу.

7. Тестілеу және көрсету

— Барлық маятниктерді бір мезгілде тербету.

— Тербеліс нәтижесінде пайда болатын толқын пішінін бақылау.

— Нәтижені видео/фото арқылы құжаттау.

🎓 STEM тұрғысынан бұл жоба не үйретеді?

STEM құрамы	Қолданылуы
S – Science	Маятник тербелісінің жиілігі, амплитудасы, период және гравитация күшінің әсерін зерттеу
T– Technology	Маятниктің қозғалысын симуляциялау немесе сандық құрылғылармен өлшеу (мысалы, Arduino арқылы)
E–Engineering	Маятниктің конструкциясын жасау, тірек, жіп ұзындығын және массасын ескере отырып модельдеу
M – Math	Тербеліс периодының формуласын қолдану: T = 2π√(L/g), графиктер мен диаграммалар салу
